caso 2

Caso 2:
Un grupo de agencias de viajes nos ha solicitado el diseño de una base de datos que almacene lainformación relativa al alojamiento y los vuelos que sus clientes contratan.

Los datos que se desean almacenar son los siguientes:
• Datos de cada agencia de viajes: código de agencia (único), nombre, dirección y teléfono.

•Datos de cada hotel: código de hotel (único), nombre, dirección, teléfono y número de plazasdisponibles para este grupo de agencias de viajes.

• Datos de cada vuelo: número de vuelo (único), fecha y hora de salida y número de plazas, enclase turista y en primera clase, disponibles para este grupo de agencias de viajes.

• Datos de los clientes: CURP, nombre, apellidos, dirección y teléfono.
Las restricciones que nos plantean son las siguientes:

• Es necesario almacenar dónde ha contratado el cliente un viaje (alojamiento y/o vuelo)determinado.

• El cliente puede elegir cualquiera de los vuelos que oferta el grupo de agencias de viajes encualquier categoría (primera o turista)

• El cliente puede elegir cualquiera de los hoteles que oferta el grupo de agencias de viajes encualquier régimen (media pensión o pensión completa), siendo necesario almacenar la fechade llegada y la fecha de partida.

practica 1

PRACTICA 1

Competencia.- 3.

Diseñar un modelo Entidad/Relación empleando diagramas.
Habilidades.

1. Describir las entidades, atributos y relaciones de un modelo entidad relación.
2. Aplicar la cardinalidad de mapeo.
3. Establecer la clave primaria.
4. Diseñar el diagrama entidad/relación.
5. Reducir los diagramas Entidad/Relación a tablas.Elaborar todo lo anterior en una presentación electrónica.

CASO 1

Caso 1:

Una organización necesita elaborar una base de datos. En dicha organización sólo se considerandos tipos distintos de empleados: los basificados y los de confianza. De todos ellos debe conocerse el DNI y nombre.
Sólo para los basificados, es necesario incluir su nivel y su fecha de ingreso en la empresa.
Mientras que para los de confianza es necesario considerar el grupo al que pertenecen y suespecialidad.

ejercicio 12

ejercicio 11

ejercicio # 10

Instrucciones para el alumno.

Para darle seguimiento a los ejercicios desarrollados durante esta competencia, vamos a retomar el ejercicio 9, en donde diseñaste los conjuntos de entidades y definiste las llaves primarias para una base de datos de un plantel CECyTE.Añade a esta base de datos las relaciones que deben establecerse entre los diferentes conjuntos de entidades ahí incluidas.Luego crea en una presentación electrónica el diagrama E-R correspondiente. Muestra tu trabajo ante el resto del grupo

ejercicio # 9

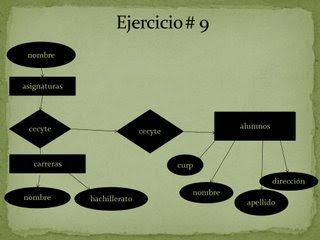

Ejercicio 9
Instrucciones para el alumno.

En los espacios asignados delante de este cuadro plantea una base de datos para el siguiente caso:
Se desea diseñar una base de datos para un plantel CECyTE que contenga información sobre los alumnos (CURP, nombre, apellidos y dirección), las asignaturas (nombre) y las carreras(Nombre y bachillerato al que pertenecen) que se pueden estudiar.

Construir un modelo E-R teniendo en cuenta las siguientes restricciones:

*Un alumno puede estar matriculado en muchas asignaturas.
*Una asignatura sólo puede pertenecer a una sola carrera, aunque haya asignaturas con el mismo nombre en varias carreras.
*Una carrera puede tener muchas asignaturas.

Determinar cuáles son los atributos que servirán como llaves primarias en cada conjunto de entidades; justifica tu elección.Exponer tu trabajo ante tus compañeros de clase.

La llave principal de alunos es el CURP
DE asignaturas el nombre
y de carrearas el nombre de la carrera.
Ejercicio 10
Instrucciones para el alumno.- Para darle seguimiento a los ejercicios desarrollados durante esta competencia, vamos a retomar el ejercicio 9, en donde diseñaste los conjuntos de entidades y definiste las llaves primarias para una base de datos de un plantel CECyTE.Añade a esta base de datos las relaciones que deben establecerse entre los diferentes conjuntos de entidades ahí incluidas.Luego crea en una presentación electrónica el diagrama E-R correspondiente. Muestra tu trabajo ante el resto del grupo.
